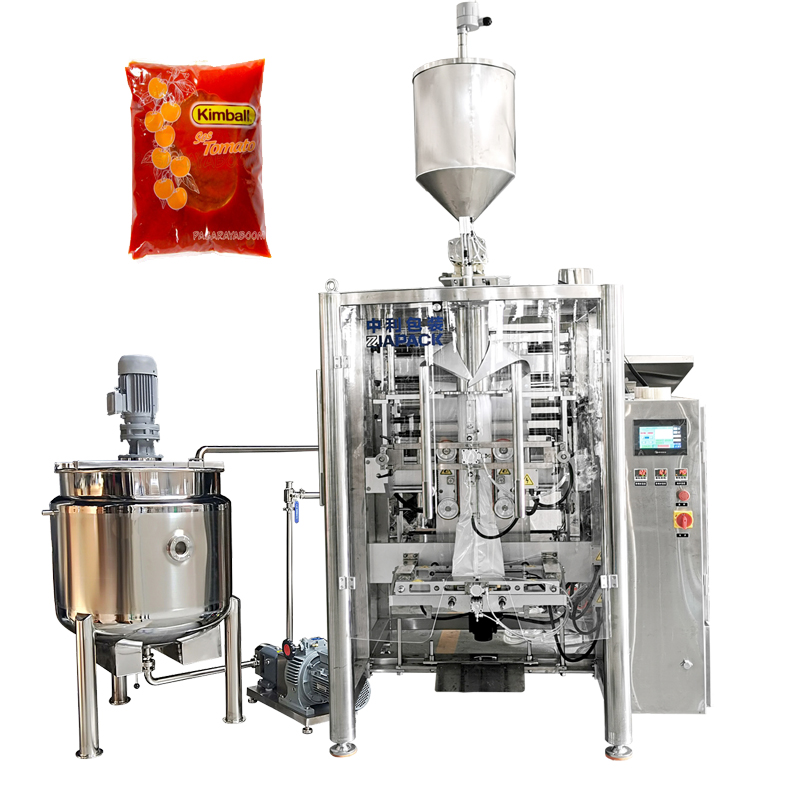

Automatický vertikální plnicí stroj na výrobu sáčků pro tekutý (omáčkový) produkt
Úvod :
Tato jednotka byla vyvinuta pro potřeby tekutých a viskózních produktů. Jednotka se skládá z injektážního stroje a balicího stroje; balicí stroj má jednoduchou konstrukci a snadno se ovládá; stroj integruje funkce výroby sáčků, plnění, uzavírání a počítání. K tažení fólie používá servomotor a má funkci automatické korekce odchylky.
Řídicí komponenty PLC jsou všechny mezinárodně známé značkové produkty se spolehlivým výkonem. Pokročilá konstrukce zajišťuje, že stroj je velmi vhodný pro seřizování, provoz a údržbu v různých průmyslových odvětvích. Pneumatická část injektážního stroje přijímá pneumatické komponenty; objem plnění a rychlost plnění lze libovolně nastavit a přesnost je vysoká; plnicí přepážka využívá plnicí zařízení proti odkapávání a vytahování; tato jednotka může být upravena na výplň odolnou proti nepokojům podle potřeb zákazníka Systém; vícehlavové plnění; izolační systém; poloautomatický nebo plně automatický plnicí systém. Elektrické ovládání celé jednotky dle požadavků zákazníka splňuje požadavky na ochranu proti výbuchu.
Čtyři, související konfigurace
- Ovládací část využívá dotykovou obrazovku, která má výhody jednoduchého ovládání a stability;
- Pneumatická část využívá solenoidový ventil, odlučovač oleje a vody a válec;
- Motor pro tažení filmu využívá servomotor;
- Část balicího stroje s podavačem fólie využívá technologii servotahu fólie, která účinně zabraňuje odchýlení materiálu obalu.
ZL100 Pístové plnicí čerpadlo s 50L násypkou
Pístové plnicí čerpadlo se široce používá pro měření objemu různých kapalin. Může dosáhnout vysoké stability a přesné polohy. Všechny části pro styk s materiálem vyrobené společností SUS316 (Dvojitá vrstva )
Objem měření: 100-500 ml
Pneumatické komponenty: SMC/AIR TAC
Přesnost: 0,5-1%
Rychlost: 20-35 čas/min
ZL420 VFFS Balicí stroj
Celý stroj vyrobený z nerezové oceli 304, tento stroj je vybaven výrobou sáčků, řezáním, tiskem kódů atd. Siemens PLC a dotyková obrazovka, servomotor Panasonic, japonský fotosenzor, korejský vzduchový ventil atd.. Přijat systém tahání filmu Řízení servomotoru zrychlení rychlosti.
Technické parametry:
Rozsah vážení: 100-1000g
Rychlost balení: 20-30 sáčků/min
Velikost sáčku: (50-280)*(80-180)mm (D*W)
Potřeba stlačeného vzduchu: 0,6 MPa 0,65 m³/min
Vnější průměr cívky: 400 mm
Vnitřní průměr jádra: 75 mm
Hmotnost stroje: 800 kg
Zdroj energie: 5,5kW 380V±10% 50Hz
Hlavní vlastnosti a vlastnosti:
Široká škála vaků: vaky na polštář a klínek.
Vysoká rychlost: Více než 20-60 sáčků/min
Snadné ovládání: PLC ovladač a barevná dotyková obrazovka, indikace poruchy na dotykové obrazovce.
Snadno se přizpůsobí: pouhých 10 minut můžete měnit různé sáčky.
Ovládání frekvence: rychlost lze nastavit pomocí frekvenční konverze v rozsahu.
Vysoká automatizace: bez obsluhy v procesu vážení a balení, poplach stroje automaticky při selhání.
Bezpečnost a hygiena:
Žádný film, stroj spustí alarm.
Strojní alarm a zastavení při nedostatečném tlaku vzduchu.
Bezpečnostní ochranné kryty s bezpečnostními spínači, poplachem stroje a zastavením při otevření bezpečnostní ochrany.
Hygienická konstrukce, části s kontaktem s produktem jsou přijaty z nerezové oceli sus304.
